Высокопроизводительный станок Rapid 2000 FV3 предназначен для торцевания и рассверливания отверстий в заготовках из массива древесины или МДФ. Время на цикл обработки - 15 секунд (8 с автоматической загрузкой)!
Сопутствующие товары и услуги для усорезных станков ESSEPIGI
Данный станок предназначен для изготовления:
- Рамочных фасадов для кухонной и офисной мебели, а также столов, кроватей, карнизов и плинтусов.
- Деревянных дверей и дверных обвязок.
Rapid 2000 FV3 обладает рядом преимуществ, которые обеспечивают:
- Высокую точность;
- Высококачественную чистовую обработку;
- Легкую и быструю перенастройку станка;
- Максимум возможностей;
- Универсальность;
- Высокую производительность.
На данном усозарезном станке станке можно одинаково хорошо выполнять различные типы соединений.
Типы соединений рамочных фасадов:

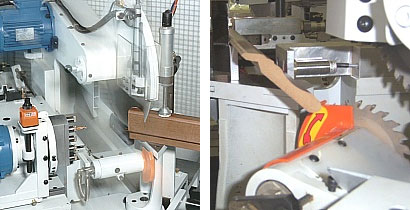

Использование подрезных пил гарантирует высокое качество реза со всех четырех плоскостей заготовки из любого материала и любым покрытием и главное исключает появление сколов.
Плоскость пилы и оси сверлильной группы образуют угол 90° (данный угол фиксированный), таким образом настройка угла резанья и рассверливания настраивается одновременно. Для удобства центрирования сверлильной группы по вертикали и горизонтали предусмотрен цифровой индикатор.
В случае использования устройства автоматической загрузки (заготовки складируются в вертикальном положении) производительность станка составит 12 заготовок в минуту.
Станок Rapid с автоматической системой загрузки/разгрузки
Типы соединений при изготовлении дверей и дверных обвязок
Возможные величины поперечного реза в зависимости от диаметра пилы ( 250/300/350/400) и угла реза (90° и 45°)
Технические характеристики Rapid classic 2000
Максимальная длина заготовки, мм 2100 Минимальная длина заготовки, мм 180 Угол поворота вертикальной оси, градус 0-45° Мощность двигателя привода основной пилы (250/300/350 мм), кВт 2,2 Мощность двигателя привода сверлильной группы, кВт 2,2 Рабочее давление пневматической системы, бар 6 Расход сжатого воздуха, литр/цикл 60 Расход сжатого воздуха автоматической системой загрузки/разгрузки, литр/цикл 20 Общая потребляемая мощность, кВт 10 Габаритные размеры станка Д х Ш х В, мм 4200 х 2000 х 1550 Вес станка, кг 1800
Базовое оснащение станка Rapid 2000:
- Термостабилизированная cтанина с направляющими из высокопрочной стали.
- На станине размещены две каретки: правая подвижная – перемещается по направляющим, левая неподвижная.
- Две основные пилы 300/350мм.
- Мощность двигателя привода основной пилы 2,2кВт.
- Ход пилы составляет 450 мм; пильные агрегаты плавно перемещается по роликовым направляющим.
- Две горизонтальные сверлильные группы по 5 шпинделей с шагом 32 мм (возможна установка шага 32/32/25/20).
- Мощность двигателя привода сверлильной группы 2,2кВт.
- Сверлильные группы перемещаются по высокопрочным роликовым направляющим.
- Точность позиционирования в вертикальном и горизонтальном направлениях достигается с помощью четырех датчиков Siko.
- Два вертикальных пневматических зажима фиксирующих заготовку.
- Двуручная система включения.
- Цифровая электронная индикация данных с 5-ти разрядным дисплеем.
- Укомплектован датчиком, который считывает длину реза (с точностью ± 0,2мм).
- Встроенный электронный счетчик.
- Пульт управления станка устанавливается слева от станка. Станок управляется электронным контроллером PLC Siemens.
- Управление педалью для зажима заготовки с помощью двух пневматических прижимов.
- Защита в соответствии с нормами СЕ.
Дополнительное оснащение:
- Два подрезных агрегата с диаметром пил 120мм.
- Электронный дисплей для автоматической регулировки (перемещения пильных узлов) по длине заготовки (с точностью ±0,2мм). Цифровая электронная индикация данных с 5-ти разрядным дисплеем. Объем на 99 программ (вводятся с клавиатуры).
- Автоматическая система загрузки/разгрузки. Необработанные заготовки загружаются в вертикальный штабель; максимальная ширина заготовки 130мм, минимальная длина заготовки 270мм.
- Увеличение длины детали до 3100 мм (модель RAPID Classic 3000)
